Способ получения монодисперсных
сферических гранул. Патенты RU и US

Способ получения монодисперсных сферических гранул

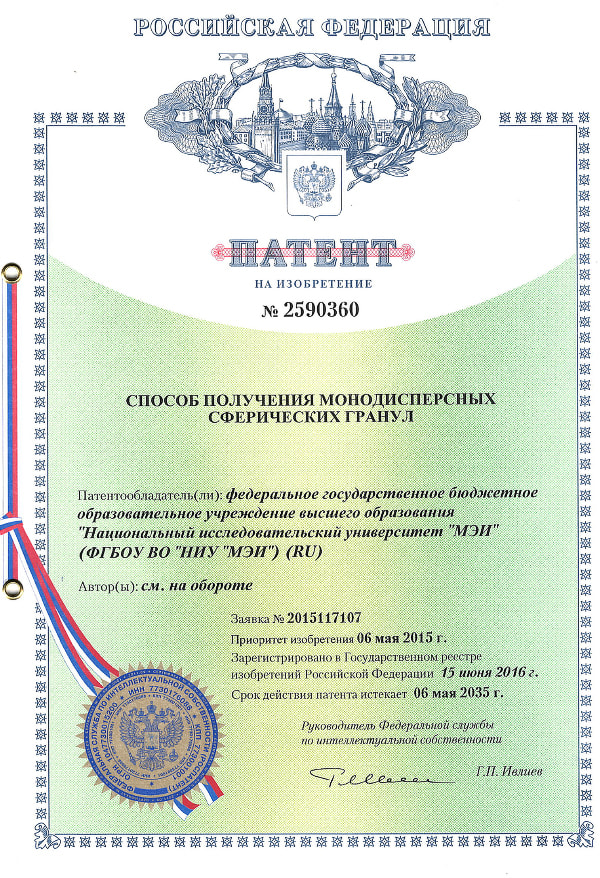

Патент RU 2590360 С1

Авторы:
Анкудинов Василий Борисович (RU),
Марухин Юрий Александрович (RU),
Огородников Владимир Павлович (RU)

Патентообладатель:
федеральное государственное бюджетное образовательное учреждение высшего образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВО "НИУ "МЭИ") (RU)

Заявка: 2015117107/02
Дата подачи заявки: 06.05.2015
Дата начала отсчета срока действия патента: 06.05.2015
Опубликовано: 10.07.2016 Бюл. № 19

Method For Producting Monodisperse Spherical Granules

Патент US 10,456,837 B2

Inventors :
Vasiliy Borisovich Ankudinov , Podolsk ( RU ) ;
Yuriy Aleksandrovich Marukhin , Moscow ( RU ) ;
Vladimir Pavlovich Ogorodnikov , Podolsk ( RU )

Assignee :
NATIONAL RESEARCH UNIVERSITY " MPEI ” , Moscow ( RU )

Filed : Mar . 16 , 2016
Prior Publication Data US 2016 / 0325359 A1 Nov . 10 , 2016

Патент RU № 2590360
Патент US № 10,456,837

Монодисперсные гранулы обладают высоким уровнем однородности параметров (диаметр, форма, структура и т.д.), что обеспечивает высокую эффективность и надёжность их использования в качестве насадок теплообменников криогенных газовых машин. Разработанная технология получения монодисперсных гранул из металлов и сплавов используется для производства гранул на кафедре низких температур МЭИ. Монодисперсные гранулы поставляются криогенным фирмам России, США, Германии и Китая.

Реферат
Изобретение относится к получению монодисперсных сферических гранул. Расплавляют в тигле химически активный материал, содержащий по крайней мере один металл из группы редкоземельных металлов, формируют ламинарную струю при истечении расплава через фильеру, выполненную из тугоплавкого металла, формируют поток монодисперсных капель при распаде струи под действием накладываемых на струю возмущений с заданной частотой и амплитудой и собирают гранулы, образовавшиеся в результате соединения монодисперсных капель. При этом на внешнюю поверхность фильеры наносят пленку окисла диспергируемого редкоземельного металла, а расплав в тигле перед подачей в фильеру перемешивают и очищают от механических примесей, перед подачей расплава в фильеру на ее внешнюю поверхность наносят слой окисла диспергируемого редкоземельного металла, проводят барботаж расплава гелием и очистку его от механических примесей. Обеспечивается улучшение качества гранул при длительном времени гранулирования. 5 ил., 1 табл.

ABSTRACT
A method for producing monodisperse spherical granules includes heating a dispersed chemically active material that contains at least one rare - earth metal , melting the material in a pot to form a melt , forming a laminar jet when the melt flows through a die made of a high - melting metal , forming a flow of monodisperse drops when the jet disintegrates under an action of perturbations applied with a set fre quency , collecting any granules formed after switching to a stationary granulation mode , wherein , before the melt is fed to the die , an outer surface of the melt is covered with a film of an oxide of a dispersed chemically active material , helium is bubbled within the melt , mechanical impurities are removed from the melt.
